Изготавливаем согласованную стальную раму. Накладки, разделители, ремни и крепёж перечисляем в составе поставки. Автомобиль и перевозимые изделия показаны для пояснения применения. Допустимая масса, распределение груза и способ установки определяются по конкретной машине; универсальную совместимость не заявляем.
Изделие · под заказ
Двусторонняя автомобильная пирамида для листового стекла
Разместить листовое стекло с двух сторон стальной пирамиды в бортовом кузове и согласовать его фиксацию для доставки
Разместить листовое стекло с двух сторон стальной пирамиды в бортовом кузове и согласовать его фиксацию для доставки. Размеры и комплектацию согласуем по вашей задаче.
≈ 19 900 ₽
Бесплатно доставим до терминала транспортной компании
Перевозку от терминала до вашего города перевозчик рассчитывает отдельно по своему тарифу.
Деловые Линии
Обмен документами через ЭДО — Контур.Диадок
Обменяемся документами онлайн — удобно подписать без пересылки бумаг.
Задача и устройство
Задача
Разместить листовое стекло с двух сторон стальной пирамиды в бортовом кузове и согласовать его фиксацию для доставки.
Конструкция

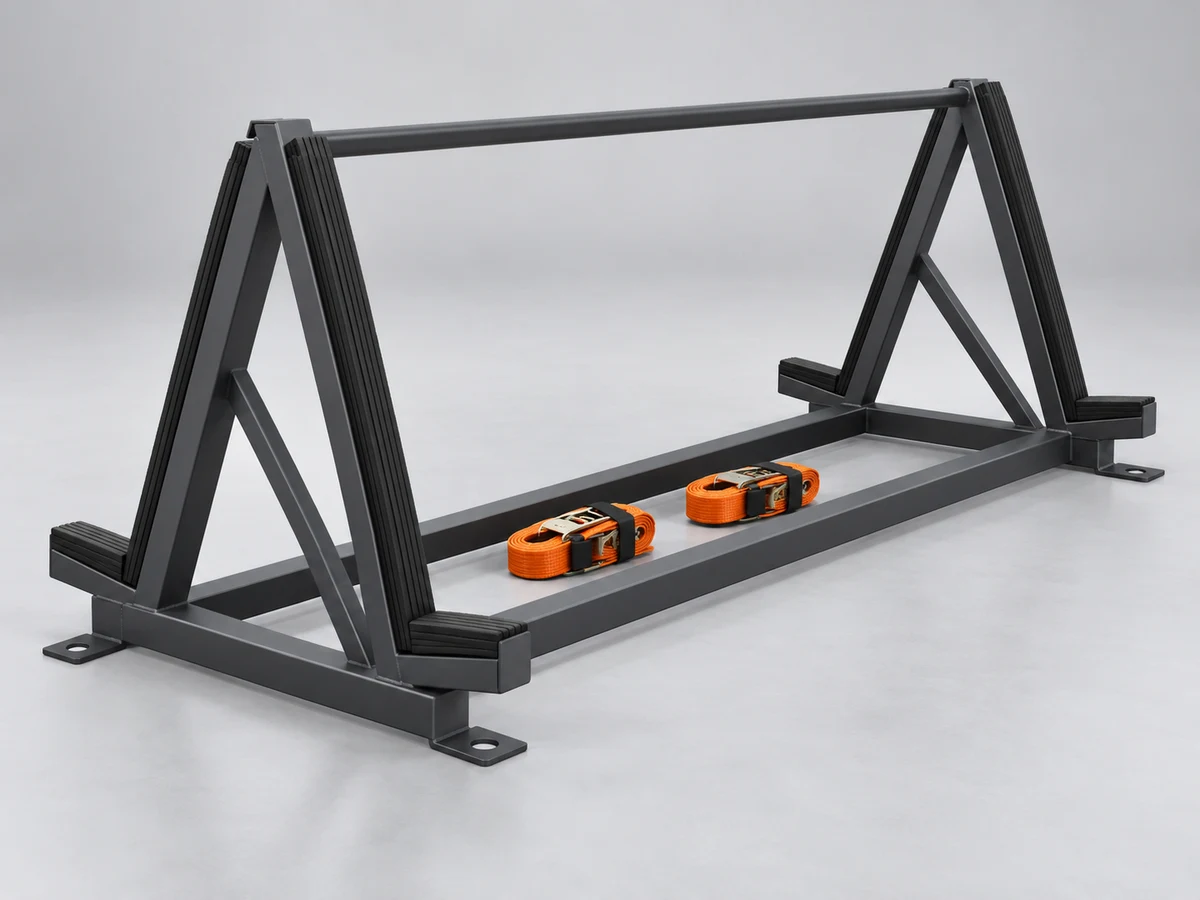

- Предлагаемая конструкция: Две связанные А-образные рамы из стальной профильной трубы с продольными связями и нижними опорами для пакетов. Контактные поверхности закрыты покупными мягкими накладками; основание предусматривает узлы крепления к согласованным грузовым точкам кузова. Сварные швы зачищены, сталь окрашена порошком.
- Комплектация по согласованию: Контактные резиновые накладки, межлистовые прокладки, ремни стяжки с защитой кромок и согласованный крепёж основания.
- Рассчитывается под конкретный автомобиль, массу и распределение груза. Крепление пирамиды к кузову и фиксация стекла — отдельные узлы проекта. Допустимую нагрузку и схему установки подтверждаем до изготовления; автомобиль и стекло в комплект не входят.
Исполнение
По согласованию: Контактные резиновые накладки, межлистовые прокладки, ремни стяжки с защитой кромок и согласованный крепёж основания.
Транспортная рама из стальной профильной трубы. Зачистка швов и порошковая окраска. Накладки, крепления и фиксацию груза согласуем под автомобиль.
Что согласуем
- Размеры и масса листов
- Толщина пакета с каждой стороны
- Габариты кузова и бортов
- Допустимые места крепления к автомобилю
- Способ погрузки и выгрузки
- Схема размещения и стяжки груза
Что подготовить для расчёта
- 01
Размеры и масса листов
- 02
толщина пакета с каждой стороны
- 03
габариты кузова и бортов
- 04
допустимые места крепления к автомобилю
- 05
способ погрузки и выгрузки
- 06
схема размещения и стяжки груза
Сценарии использования
Задача этого изделия
Разместить листовое стекло с двух сторон стальной пирамиды в бортовом кузове и согласовать его фиксацию для доставки.
Как согласуем
- Шаг 1
Сверим груз и автомобиль
Размеры и масса листов, толщина пакета с каждой стороны, габариты кузова и бортов, допустимые места крепления к автомобилю, способ погрузки и выгрузки, схема размещения и стяжки груза. Пришлите фотографии кузова и грузовых точек.
- Шаг 2
Согласуем опирание и два крепления
Определим контактные накладки и разделители. Отдельно проработаем крепление основания к кузову и фиксацию изделий к раме, без опоры на случайные элементы обшивки.
- Шаг 3
Подтвердим конструкцию перед изготовлением
Согласуем массу партии, распределение груза, схему установки и погрузки. Зафиксируем чертёж, покупные узлы, порошковое покрытие и состав поставки.
Вопросы
Какие данные нужны для расчёта «Двусторонняя автомобильная пирамида для листового стекла»?
Подготовьте: Размеры и масса листов; толщина пакета с каждой стороны; габариты кузова и бортов; допустимые места крепления к автомобилю; способ погрузки и выгрузки; схема размещения и стяжки груза. Можно приложить к обращению эскиз с размерами.
Можно согласовать другое исполнение?
Да. Возможность изменения конструкции проверяем по вашей задаче. Сечение стальной трубы, соединения и цвет порошковой окраски согласуем до изготовления.
Можно поставить пирамиду в другой автомобиль?
Только после проверки нового кузова, грузовых точек, массы и компоновки. Размер рамы сам по себе не подтверждает совместимость. Крепление к автомобилю и фиксацию изделий согласуем отдельно.
Как защитить листовое стекло на опорах?
Согласуем сплошные мягкие контактные полосы, нижние опоры, межлистовые прокладки и защиту кромок под выбранные стяжки. Их состав и расположение зависят от формата, массы и требований к стеклу.
